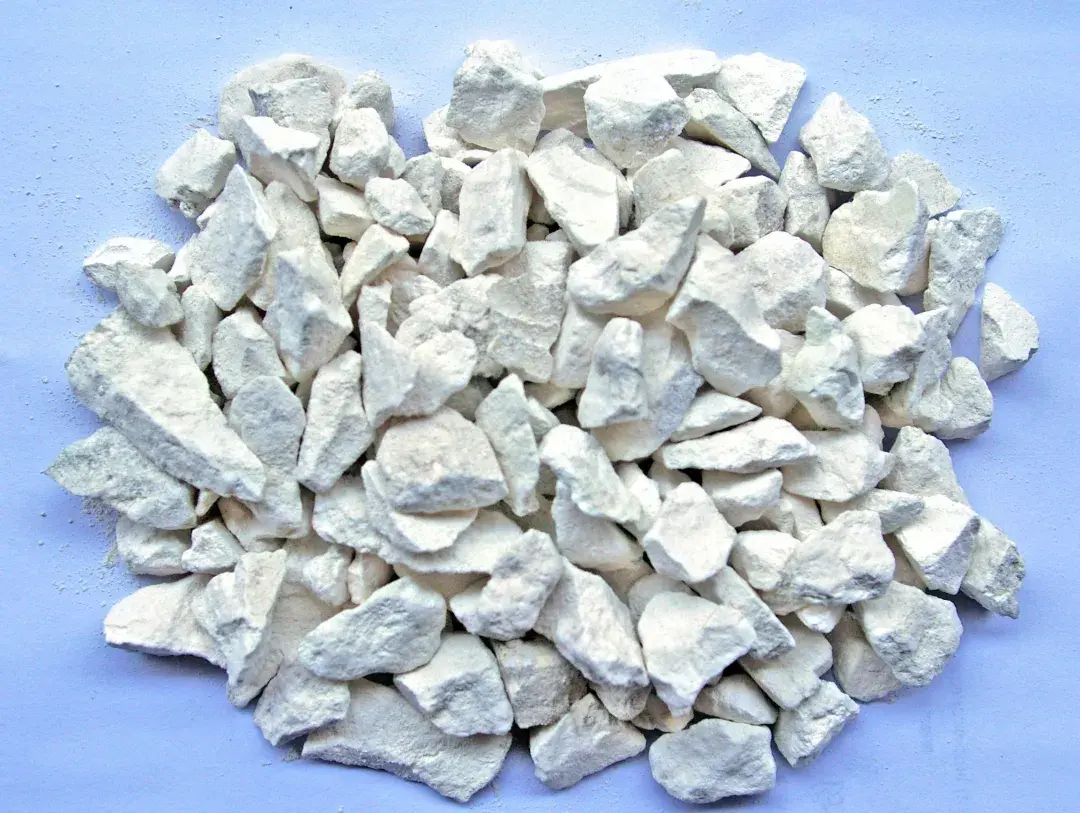

玻璃是非晶无机非金属材料，一般是用多种无机矿物(如石英砂、硼砂、硼酸、重晶石、碳酸钡、石灰石、长石、纯碱等)为主要原料，另外加入少量辅助原料制成的它的主要成分为二氧化硅和其他氧化物。普通玻璃的化学组成是Na2SiO3、CaSiO3、SiO2或Na2O·CaO·6SiO2等，主要成分是硅酸盐复盐，是一种无规则结构的非晶态固体。广泛应用于建筑物，用来隔风透光，属于混合物。
世界最早的玻璃制造者为古埃及人。玻璃的出现与使用在人类的生活里已有四千多年的历史，从4000年前的美索不达米亚和古埃及的遗迹里，都曾有小玻璃珠的出土。
1874年，比利时首先制出平板玻璃。1906年，美国制出平板玻璃引上机，此后，随着玻璃生产的工业化和规模化，各种用途和各种性能的玻璃相继问世。
●玻璃原料的选择原则●
(1) 原料的质量应符合玻璃制品的技术要求，其中包括化学成分稳定、含水量稳定、颗粒组成稳定、有害杂质少(主要指Fe2O3)等。
(2) 便于在日常生产中调整成分；
(3) 适于熔化与澄清，挥发与分解的气体无毒性；
(4) 对耐火材料的侵蚀要小；
(5) 原料应易加工、矿藏量大、分布广、运输方便、价格低等。
SiO2矿物来源
作用：SiO2是玻璃中最主要的成分，它使玻璃具有高的化学稳定性、力学性能、电学性能、热学性能，但含量过多时使熔制的玻璃液粘度过大。

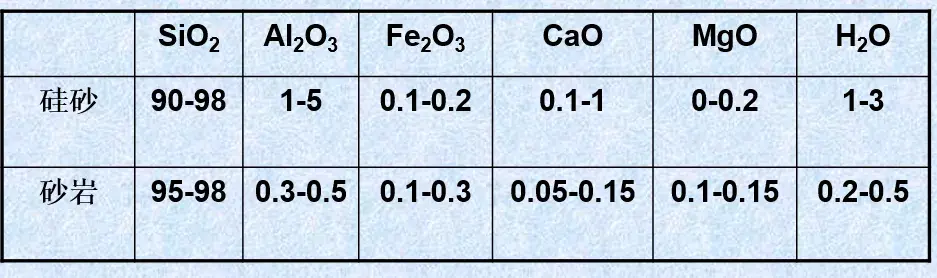

硅质原料的成分范围(％)
1.硅砂
主要成分是SiO2，另含有少量的Al2O3、Na2O、K2O、CaO等无害杂质。主要的有害杂质为氧化铁，它能使玻璃着成蓝绿色而影响玻璃透明度。有些硅砂中尚含有Cr203，它的着色能力比Fe2O3大3-5倍，使玻璃着成绿色；TiO2使玻璃着成黄色，若与氧化铁同时存在可使玻璃着成黄褐色。

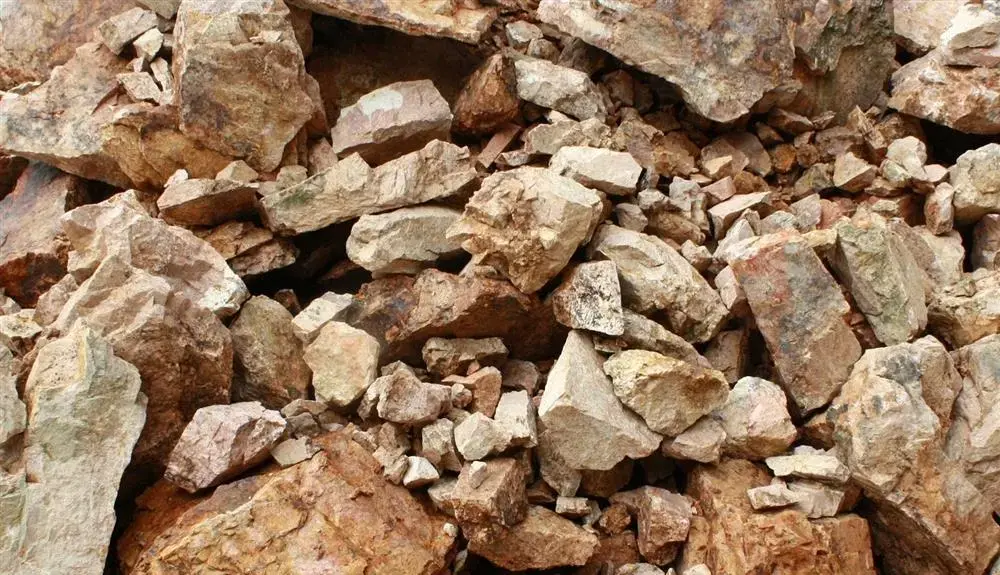

2.砂岩
是由石英颗粒和粘性物质在地质高压下胶结而成的坚实致密的岩石。根据粘性物质的性质可分为粘土质砂岩、长石质砂岩和钙质砂岩。所以砂岩成分不仅取决于石英颗粒，而且与粘性物质的种类和含量有关。
Al2O3矿物来源
作用：降低玻璃的析晶倾向，提高化学稳定性、热稳定性、机械强度、硬度和折射率，减弱玻璃的脆性，减轻玻璃液对耐火材料的侵蚀，有助于氟化物的浮浊。

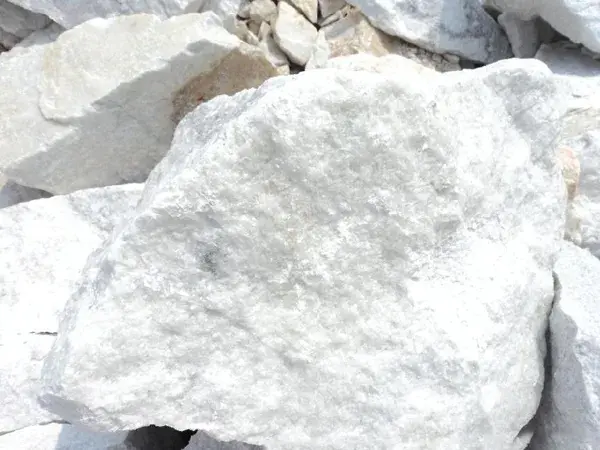

1．长石
质量要求：Al2O3＞16％；Fe2O3＜0.3％；R2O＞12％。

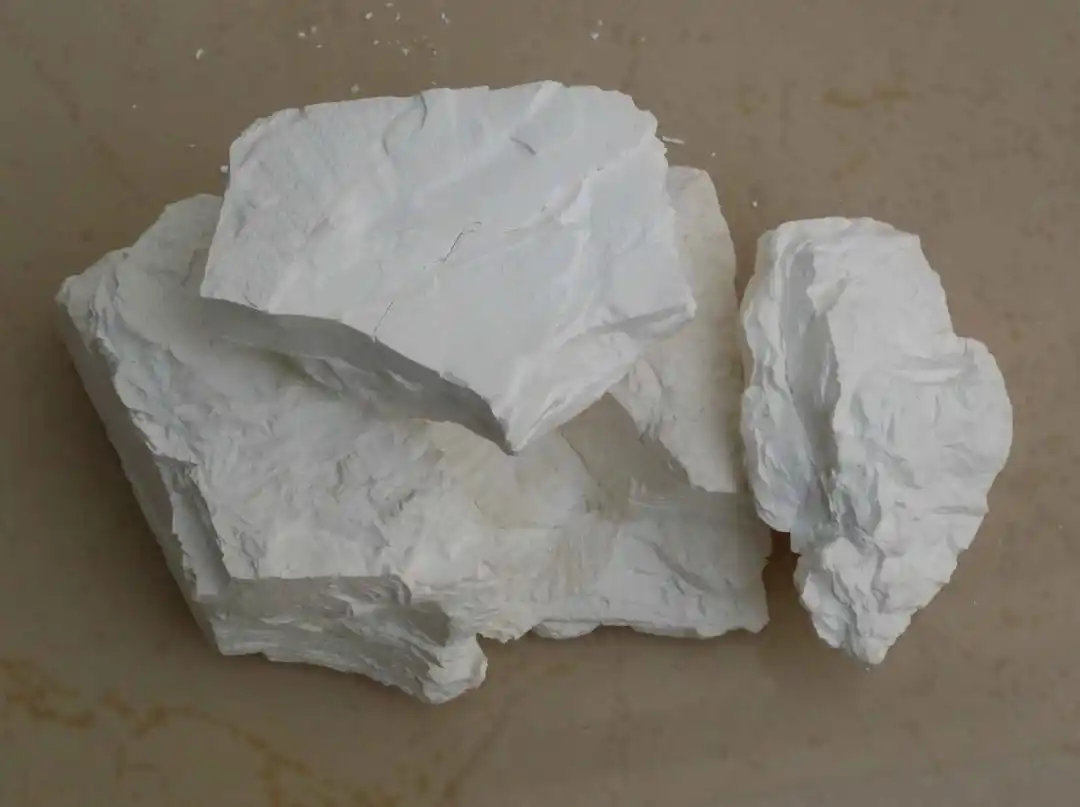

2．高岭土
质量要求：Al2O3＞25％；Fe2O3＜0.4％。
3、腊石
玻璃成分中需要存在碱金属氧化物时，作为Al2O3矿物来源。
Na2O矿物来源
作用：提供游离氧，从而降低玻璃粘度，使玻璃易于熔融，是良好的助溶剂。Na2O可增加玻璃的热膨胀系数，降低热稳定性、化学稳定性和机械强度。
1.纯碱
质量要求：Na2CO3＞98％；NaCl＜1％；Na2SO4＜0.1％；Fe2O3＜0.1％。

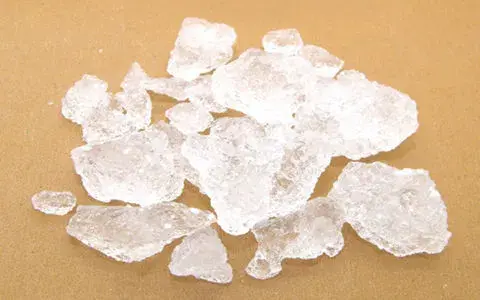

2．芒硝(Na2SO4)
有无水芒硝和含水芒硝(Na2SO4·10H2O)两类。
使用芒硝不仅可以代碱，而且又是常用的澄清剂，为降低芒硝的分解温度常加入还原剂(主要为碳粉、煤粉等)。
使用芒硝缺点：热耗大、对耐火材料的侵蚀大、易产生芒硝泡，当还原剂使用过多时，Fe2O3还原成FeS而使玻璃着成棕色。
质量要求是：Na2SO4＞85％；NaCl＜2％；CaSO4＜4％；Fe2O3＜0．3％；H2O＜5％
CaO矿物来源
石灰石、方解石
两原料均为CaCO3，后者的纯度比前者高。
对含钙原料的质量要求是：CaO≥50％；Fe2O3＜0.15％。
MgO矿物来源
白云石(MgCO3·CaCO3)
质量要求：MgO≥20％；CaO≤32％；Fe2O3＜0.15％。
通常采用石灰石和白云石共同引入MgO和CaO。
该文章投稿作者：梦见自己住在工棚里，如若转载，请注明来自鱼鳞桐程网：https://www.yulintongcheng.com/219537.html
