最近很多小伙伴说CAD很难学，毕竟是零基础，什么都不懂，今天就给大家介绍了一些CAD的基本操作和概念，希望对每一位新手都有所帮助，还请各位大神勿喷。
一、了解制图命令
1、常规命令

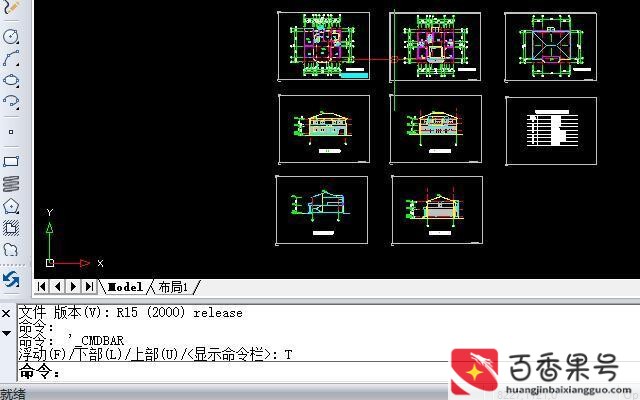

CAD制图不是拿个鼠标想怎么画就怎么画，而是要同很多命令，完成制图。命令的执行方式多种多样，基本上有两种，一种是先输入命令再执行操作，另外一种是先选择，然后再执行命令。
2、透明命令
一般的命令都是在执行的过程中执行完毕，或者中途取消，这个过程是单一的。而透明命令可以在执行一个命令过程中，再执行另外一个命令。
二、选择物体方式

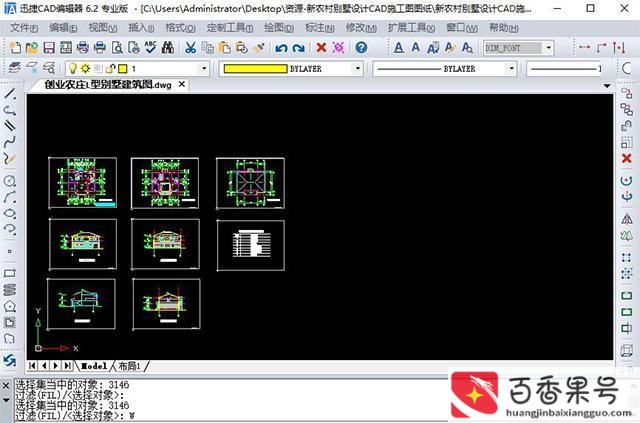

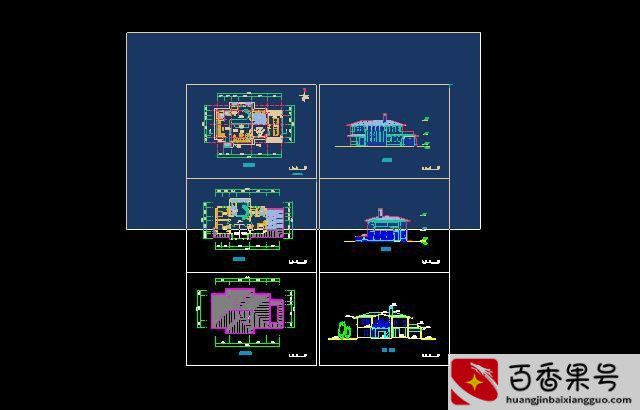

在CAD图纸上编辑图纸内容，需要选择物体，选择的方式有两种。一种是从左上到右下选择，一种是从右下到左上选择，两种方式的选择结果是不同的。
第一种： 左上到右下，只能选择到被拉出来的框完全包围的物体；
第二种： 右下到左上；凡是和虚框相交的所有物体，包括包围了的物体。
三、相对坐标
1、简单的相对坐标

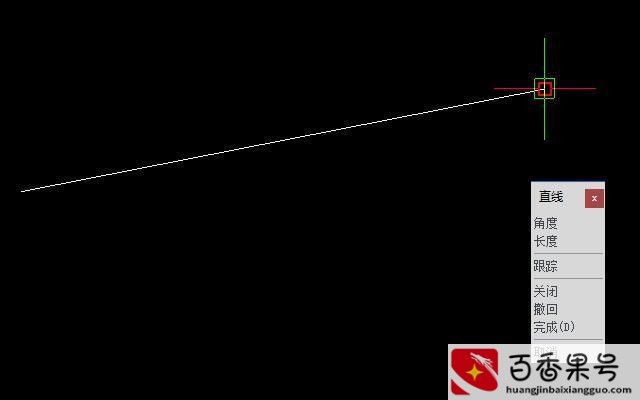

比如你要画一条1000mm的线，选择命令，然后从屏幕上任意取一点，然后选择方向，输入1000，回车，就得到了一条1000mm的线，这是最简单的相对坐标。
2、“@”相对坐标。

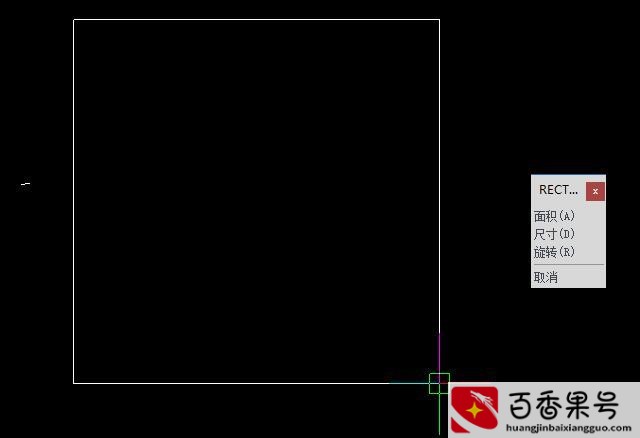

比如你想画一个1000X1000的正方形，那你就需要先选择命令，然后在屏幕上任意取一点，然后输入“@1000，1000”然后回车，就得到了一个正方形。

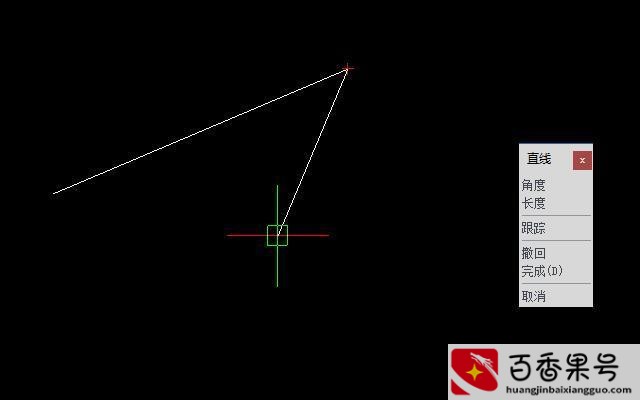

比如你想画一条1000mm长和水平方向夹角的线，那么你就选择线命令，然后在屏幕上任意取一点，输入“@1000<37”回车，就可以了。
四、键盘操作
在任何时候都可以直接在键盘上输入命令并执行，命令可以输入全名，也可以输入简写。空格和回车的作用都是执行命令，输入完命令按空格或者回车就可以执行。如果想继续上一个命令，那么可以直接按空格，不必重新输入命令。
五、鼠标操作
1、左键
鼠标左键是执行命令和选择对象的，通常使用是左键常用的是选中内容、点击绘图、修改命令。
2、右键
在执行命令的时候按右键表示确定，连续操作的时候按右键表示结束，整体来说有一些和空格类似，但还有右键的一些快捷。在没有命令执行的时候按鼠标右键，会有一个菜单，默认的第一个是执行上一个命令。
3、滚轮
放大和缩小图纸内容，双击滚轮显示当前所有的图形，按住滚轮鼠标变成小手图标，可以移动屏幕。
