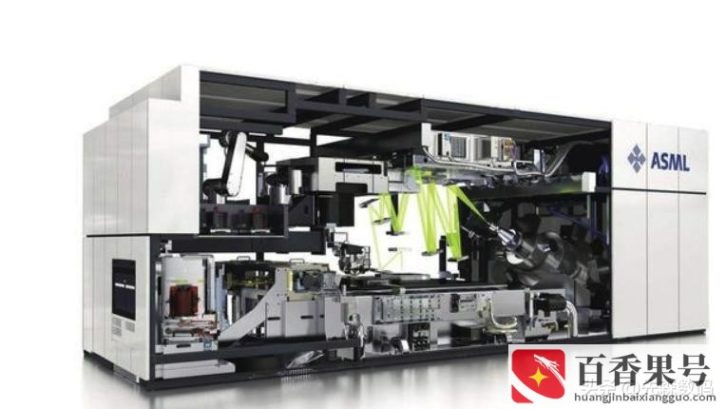

台积电的光刻机是荷兰阿斯麦尔的。
首先、最先进的光刻机ASML确实是荷兰的，但ASML背后的控股人是台积电、三星等半导体厂家，大家的就是鱼和水的关系
其次、三星和台积电自己的工艺并没有出现断代差距（基本都是同时进行7nm、5nm制程研发，时间差最多也就半年左右），之所以自己研发工艺还不是想在半导体行业有更高的话语权，总不能把希望都寄托在ASML和ARM这些厂家吧。
那回到问题核心，光刻机是固定的，为什么台积电和三星还是会有差别？
我们先做比喻，一对双胞胎，从基因（技术）、父母（光刻机）、时间线来看，基本上是相同的成品，但双胞胎的性格、优点基本不同，长大后各自的人生轨迹也完全不一样。
说得直白一点，光刻机只是芯片制造中最关键的一道工序，重要性就相当于汽车中的发动机，但同一型号的发动机，在什么汽车上搭载，跟不同的处理器结合，起到的作用也不一样。比如，大众旗下，很多发动机同时供给奥迪、大众、斯柯达多个车型，多个平台。但最终的成品性能上也会有差距。

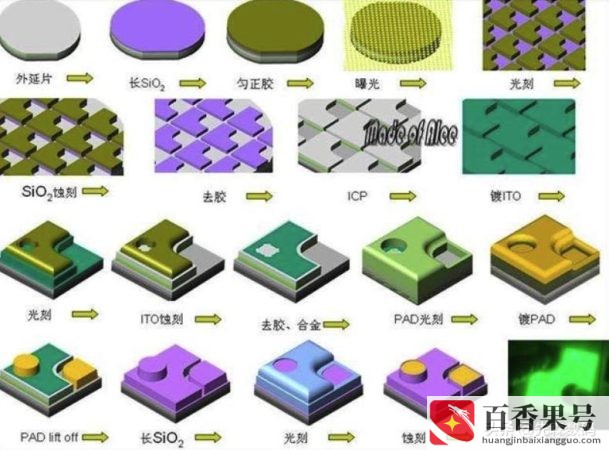

芯片制造是一套流程，技术难得很大
一套芯片制造的流水线价格在几十亿到上百亿，工序大概是2000-5000道，历时半年到9个月左右，每一个环节对最终的芯片成品会有很大影响，光刻机只是精密仪器中最关键的一环，有了光刻机，并不等于芯片的效果都一样。
前些年苹果就把一芯片同时交给三星和台积电同时代工，但最终消费者的使用感受完全不一样，今年三星代工的高通骁龙888在散热上也不是很理想，这就是半导体经验积累和技术沉淀的差距。
我们往小了说，就是iPhone手机，大家都会挑选是河南郑州富士康产的还是深圳富士康产的，上海和硕产的大家更不受待见。手机组装这技术门槛跟芯片加工起来就小巫见大巫，但就样依然有差距，所以三星和台积电有差距也就很理所当然了。
雷军曾经说过，要把芯片卖到沙子价，这说明芯片的加工制造工序复杂，要求高，精度密。看看英特尔，这么多年了还在14纳米挤牙膏，说明台积电还是有点水平。如果说台积电是加工厂，那他也是含金量最高的加工厂，依然是独一档的存在。
