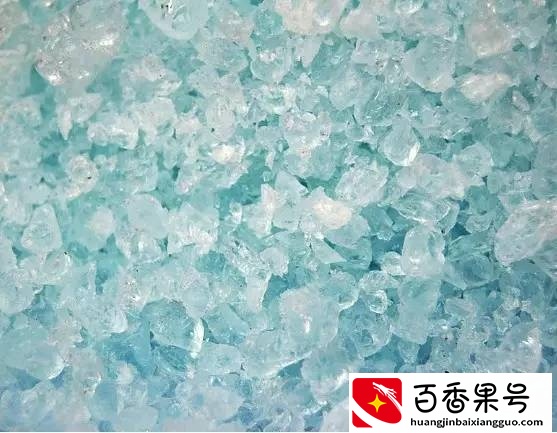

水玻璃为硅酸钠溶液状态，南方多称水玻璃，北方多称泡花碱。硅酸钠在以水为分散剂的体系中为无色、略带色的透明或半透明粘稠状液体。固体硅酸钠为无色、略带色的透明或半透明玻璃块状体。形态分为液体、固体、水淬三种。理论上称这类物质为“胶体”。
一、水玻璃是什么
水玻璃即硅酸钠，是由碱金属氧化物和二氧化硅结合而成的可溶性碱金属硅酸盐材料，又称泡花碱。其化学式为R2O·nSiO2，式中R2O为碱金属氧化物，n为二氧化硅与碱金属氧化物摩尔数的比值，称为水玻璃的模数。建筑上常用的水玻璃是硅酸钠(Na2O·nSiO2)的水溶液。
水玻璃的密度：土木工程中常用水玻璃的密度一般为1.36～1.50g/cm3。
水玻璃模数：水玻璃模数是水玻璃的重要参数，一般在1.5-3.5之间，水玻璃模数越大，固体水玻璃越难溶于水，二氧化硅含量越多，水玻璃粘度增大，易于分解硬化，粘结力增大。
二、水玻璃的主要成分
水玻璃分为钠水玻璃和钾水玻璃两类，俗称泡花碱。钠水玻璃为硅酸钠水溶液，分子式为Na2O·nSiO2。钾水玻璃为硅酸钾水溶液，分子式为 K2O·nSiO2 。土木工程中主要使用钠水玻璃。当工程技术要求较高时也可采用钾水玻璃。优质纯净的水玻璃为无色透明的粘稠液体，溶于水。当含有杂质时呈淡黄色或青灰色。
水玻璃在水溶液中的含量（或称浓度）常用密度或者波美度表示。土木工程中常用水玻璃的密度一般为1.36～1.50g/cm3，相当于波美度38.4～48.3 。密度越大，水玻璃含量越高，粘度越大。
水玻璃通常采用石英粉（SiO2）加上纯碱（Na2CO3），在1300～1400℃的高温下煅烧生成固体 ，再在高温或高温高压水中溶解，制得溶液状水玻璃产品。
三、水玻璃的性质
1.粘结力和强度较高
水玻璃硬化后的主要成分为二氧化硅凝胶和氧化硅，比表面积大，因而具有较高的粘结力和强度。用水玻璃配制的混凝土的抗压强度可达15~40MPa。
2.耐酸性好
由于水玻璃硬化后的主要成分是二氧化硅，它可以抵抗除氢氟酸（HF）、热磷酸和高级脂肪酸以外的几乎所有无机和有机酸。可用于配制水玻璃耐酸混凝土、耐酸砂浆、耐酸胶泥等。
3.耐热性好
硬化后形成的二氧化硅网状骨架，在高温下强度下降很小，当采用耐热耐火骨料配制水玻璃砂浆和混凝土时，耐热度可达1000℃。因此水玻璃混凝土的耐热度，也可以理解为主要取决于骨料的耐热度。
4.耐碱性和耐水性差
水玻璃加入氟硅酸钠后，仍不能完全硬化，仍有一定量的水玻璃。由于水玻璃可溶于碱，且溶于水，所以水玻璃硬化后不耐碱、不耐水。为了提高耐水性，可以采用中等浓度的酸对已硬化的水玻璃进行酸性处理。
四、水玻璃价格
水玻璃多少钱一吨?这是很多人想知道的，水玻璃学名叫工业用硅酸钠，用于涂料和水泥速凝，防渗漏注浆使用效果良好，水玻璃的规格型号比较多， 一般主要是根据浓度和模数计价的，普通的要500-900元一吨，好一点的要1000元以上一吨，运费一般另外算。
五、水玻璃的用途
1.提高抗风化能力
水玻璃溶液涂刷或浸渍材料后，能渗入缝隙和孔隙中，固化的硅凝胶能堵塞毛细孔通道，提高材料的密度和强度，从而提高材料的抗风化能力。以密度为1.35g/cm3的水玻璃浸渍或涂刷黏土砖、水泥混凝土、硅酸盐混凝土、石材等多孔材料，可提高材料的密实度、强度、抗渗性、抗冻性及耐水性等。
但水玻璃不得用来涂刷或浸渍石膏制品。因为水玻璃与石膏反应生成硫酸钠（Na2SO4），在制品孔隙内结晶膨胀，导致石膏制品开裂破坏。
2.加固土壤
将水玻璃与氯化钙溶液交替注入土壤中，两种溶液迅速反应生成硅胶和硅酸钙凝胶，起到胶结和填充孔隙的作用，使土壤的强度和承载能力提高。常用于粉土、砂土和填土的地基加固，称为双液注浆。
3.配制速凝防水剂
水玻璃可与多种矾配制成速凝防水剂，用于堵漏、填缝等局部抢修。这种多矾防水剂的凝结速度很快，一般为几分钟，其中四矾防水剂不超过1min，故工地上使用时必须做到即配即用。
多矾防水剂常用胆矾（硫酸铜）、红矾（重铬酸钾，K2Cr2O7）、明矾（也称白矾，硫酸铝钾）、紫矾等四种矾。
4.配制耐酸胶凝
耐酸胶凝是用水玻璃和耐酸粉料（常用石英粉）配制而成。与耐酸砂浆和混凝土一样，主要用于有耐酸要求的工程。如硫酸池等。
5.配制耐热砂浆
水玻璃胶凝主要用于耐火材料的砌筑和修补。水玻璃耐热砂浆和混凝土主要用于高炉基础和其他有耐热要求的结构部位。
6.防腐工程应用
改性水玻璃耐酸泥是耐酸腐蚀重要材料，主要特性是耐酸、耐温、密实抗渗、价格低廉、使用方便。可拌和成耐酸胶泥、耐酸沙浆和耐酸混凝土，适用于化工、冶金、电力、煤炭、纺织等部门各种结构的防腐蚀工程，是纺酸建筑结构贮酸池、耐酸地坪、以及耐酸表面砌筑的理想材料。
7.黏结剂
酯硬化新型水玻璃自硬砂1999年问世，水玻璃加入量1.8-3.0%，强度高、溃散性好、旧砂可再生回用，回用率80-90%，可使用时间可调，可用于机械化造型生产线，也可用于单件小批量生产。可生产几公斤至几百吨的各种铸件，现已在铁路车辆、冶金机械、重型机械、矿山机械、通用机械厂几十家企业推广应用。新型水玻璃被称为符合可持续发展的绿色环保型铸造黏结剂。
8.修补砖墙裂缝
将水玻璃、粒化高炉矿渣粉、砂及氟硅酸钠按适当比例拌合后，直接压入砖墙裂缝，可起到粘结和补强作用。
水玻璃和普通玻璃的区别
水玻璃：硅酸钠的水溶液俗称，是南方的俗称，北方则被称之为泡花碱;水玻璃主要通过碳化和脱水结晶固结来实现，与石灰非常相似。水玻璃模数是水玻璃的重要参数，一般在1.5-3.5之间，水玻璃模数越大，固体水玻璃越难溶于水，二氧化硅含量越多，水玻璃粘度增大，易于分解硬化，粘结力增大。
普通玻璃：一种透明的固体物质，冷后成为硬化不结晶的硅酸盐类非金属材料，其主要成分是二氧化硅，广泛应用于建筑物，用来隔风透光，也有有色玻璃和钢化玻璃等，玻璃像固体一样保持特定的外形，不像液体那样随重力作用而流动。
区别：直观上，水玻璃呈液态，玻璃冷却后呈固态；玻璃是以二氧化硅为主要成分，水玻璃则是用石英砂及碳酸钠等高温后得到的固体用水浸取产生的液体，以硅酸钠为主要成分。
该文章投稿作者：白回眸一笑，如若转载，请注明来自鱼鳞桐程网：https://www.yulintongcheng.com/88570.html
